Numéro de modèle |
B-JZH1200 |
|
Délai de mise en œuvre |
35 jours ouvrables après avoir reçu le dépôt et le carton |
|
Conditions de paiement |
30% TT avant production, 70% d'équilibre avant expédition |
Spécifications de la machine
USAGE:
En plus de fabriquer des boîtes traditionnelles, la machine peut également fabriquer d'autres boîtes de palettisation, ainsi que les boîtes d'emballage pliantes sans colle, il convient aux boîtes d'emballage alimentaires; Boîtes d'emballage de fruits / légumes et autres boîtes de produits, etc.
Faits saillants de performance:
1. Système de pulvérisation de colle importée, avec fonction automatique de compensation de pulvérisation de colle;
2. Ajouter le dispositif de couteaux pliants, peut faire diverses boîtes
3. Le carton adopte l'alimentation automatique avec aspiration inférieure, alimentation continue, formant, transmettant en même temps;
4. Adopter le contrôleur mobile, système de suivi photoélectrique, système de détection de source de gaz, interface humaine-machine, automatiser l'ensemble du processus de formation de boîtes
5. Positionnement des fibres pour le pliage et le collage pour réduire les erreurs de collage. Servo pousse le carton avec de la colle à l'avant et à l'arrière pour réduire l'erreur des yeux photoélectriques, ce qui peut rendre la colle plus précise.
6. Système de protection contre la sécurité infrarouge pour assurer la sécurité du fonctionnement du personnel;
7. Fonction de diagnostic de défaut automatique;
8. Dispositif de réglage de la modification du moule rapide;
9. Conception de cage du cadre machine, traitement intégral, combinaison de groupement;
10. Toute la machine occupe une petite zone et a une bonne stabilité.
Paramètres techniques
|
Épaisseur de carton |
1,5 mm -7 mm |
|
Pouvoir |
380 V / 50Hz |
|
Bruit |
Moins ou égal à 100 dB |
|
Vitesse |
20-50 (pièces / min) |
|
Hauteur d'empilement en carton |
280 mm |
|
Poids empilé |
30 kg |
|
Puissance totale |
Environ 12 kW |
|
Capacité de colle |
10 L |
|
Source aérienne |
50 l / minute |
|
Poids de la machine |
1600 kg |
|
Dimensions (lxwxh) |
3280x1650x1950 mm |
Spécifications des boîtes d'emballage
|

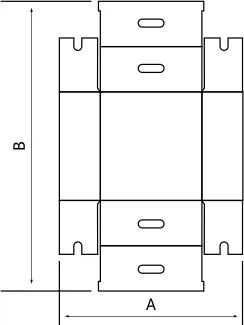

Taille de l'emballage |
R: Min. taille |
370 mm |
|
R: Max. taille |
1000 mm |
|
|
B: min. Taille |
500 mm |
|
|
B: Max. taille |
1100 mm |
|
|

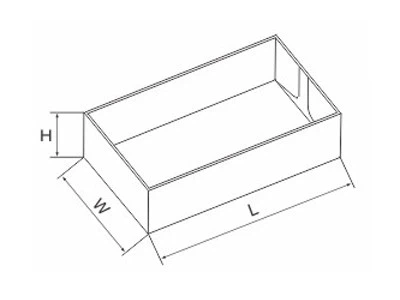

Taille de carton |
L: min. Taille |
180 mm |
|
L: Max. taille |
650 mm |
|
|
W: min. Taille |
180 mm |
|
|
W: Max. taille |
470 mm |
|
|
H: min. Taille |
60 mm |
|
|
H: Max. taille |
230 mm |

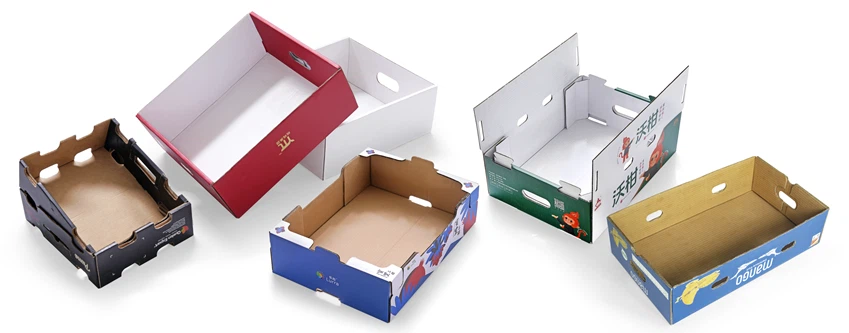

Échantillons

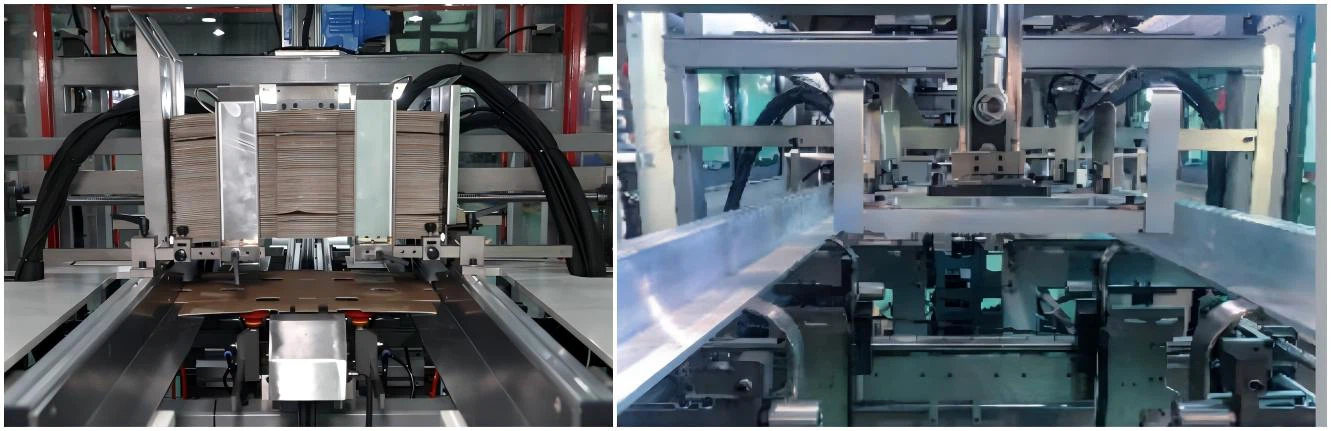

Machin Pièces principales
Système d'alimentation automatique Système
Système de transfert
Système Gluer à fusion chaude

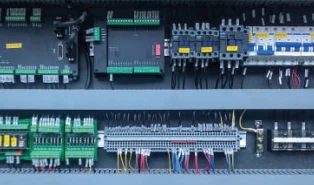

Système de contrôle
Liste de pièces
|
Nom |
Modèle et spécifications |
Marque |
Quantité |
Remarques |
|
|
Servomoteur |
Ms -1 h 3-13 c15cd-t331z |
Invocation |
Chine |
1 |
1,3 kW |
|
Servo |
SV630AT5R4I |
Invocation |
Chine |
1 |
1,3 kW |
|
Servomoteur |
Ms -1 h 3-13 c15cd-t334r |
Invocation |
Chine |
1 |
1,8 kW |
|
Servo |
SV630AT5R4I |
Invocation |
Chine |
1 |
1,8 kW |
|
Former le réducteur |
KS57 |
Chaoran |
Chine |
1 |
Ratio 1: 11,92 |
|
Transfert de moteur |
6RK200GO-UF |
MailI |
Chine |
1 |
0. 37KW \ 1: 15 |
|
Pompe à vide |
KRF25A |
Chine |
1 |
||
|
Unité de diapositive linéaire |
SK40 |
Hiwin |
Taïwan, Chine |
||
|
Interrupteur photoélectrique |
E3jk-rr 12- c |
Omron |
Japon |
3 |
|
|
Interrupteur de proximité |
E2E-X3D1-D |
Autonie |
Corée |
2 |
|
|
Écran tactile |
FE6100CE |
Chine |
1 |
||
|
Relais |
Rxm2lb2bd |
Schneider |
France |
3 |
|
|
Briseur |
OSM |
Zhengtai |
Chine |
||
|
Contrôleur de mouvement |
Zmc 404-2 |
Zmotion |
Chine |
1 |
|
|
Module d'extension |
Zio 1616 |
Zmotion |
Chine |
1 |
|
|
Traitement de la source de gaz |
Aw 40-02 |
Airtac |
Taïwan, Chine |
1 |
|
|
Vanne électromagnétique |
Sy 7120-5 d -02 |
Airtac |
Taïwan, Chine |
2 |
|
|
Cylindre à air |
CQ2D 32-75 |
Airtac |
Taïwan, Chine |
1 |
|
|
Vis |
SFU2504 |
AirTac / Hiwin |
Taïwan, Chine |
||
|
Guides linéaires |
Lsh15, lsh25 |
Airtac |
Taïwan, Chine |
||
|
Machine à fusion chaude |
NC8 |
Valco Melton |
USA |
1 |
8.Au service:
A. Service gratuit: garantie d'un an. Les pièces qui sont cassées à cause de la qualité sont gratuites
pendant la période de garantie. (N'inclut pas les frais de voyage des ingénieurs et les salaires)
B. Service facturé: Le coût des pièces sera facturé après la période de service gratuite.
C. Service: Maintenance sur place.
D. Alimentation à long terme en pièces de rechange.
9.Installations auxiliaires(Préparé par l'utilisateur):
(1) Alimentation électrique: disjoncteur triphasé à quatre fils; Tension: 380v / 50hz
(2) Source d'air: min 5,5 kg / cm² × 3 m³ / min
